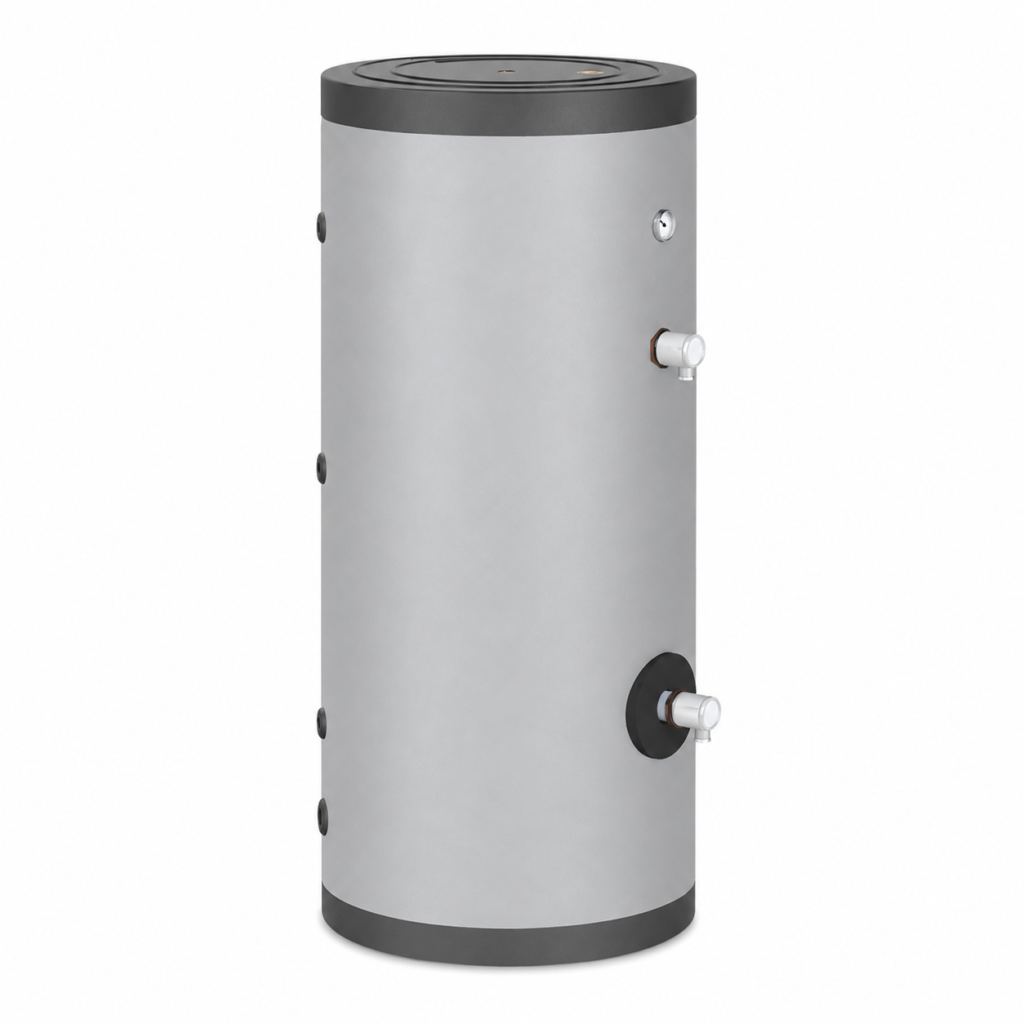

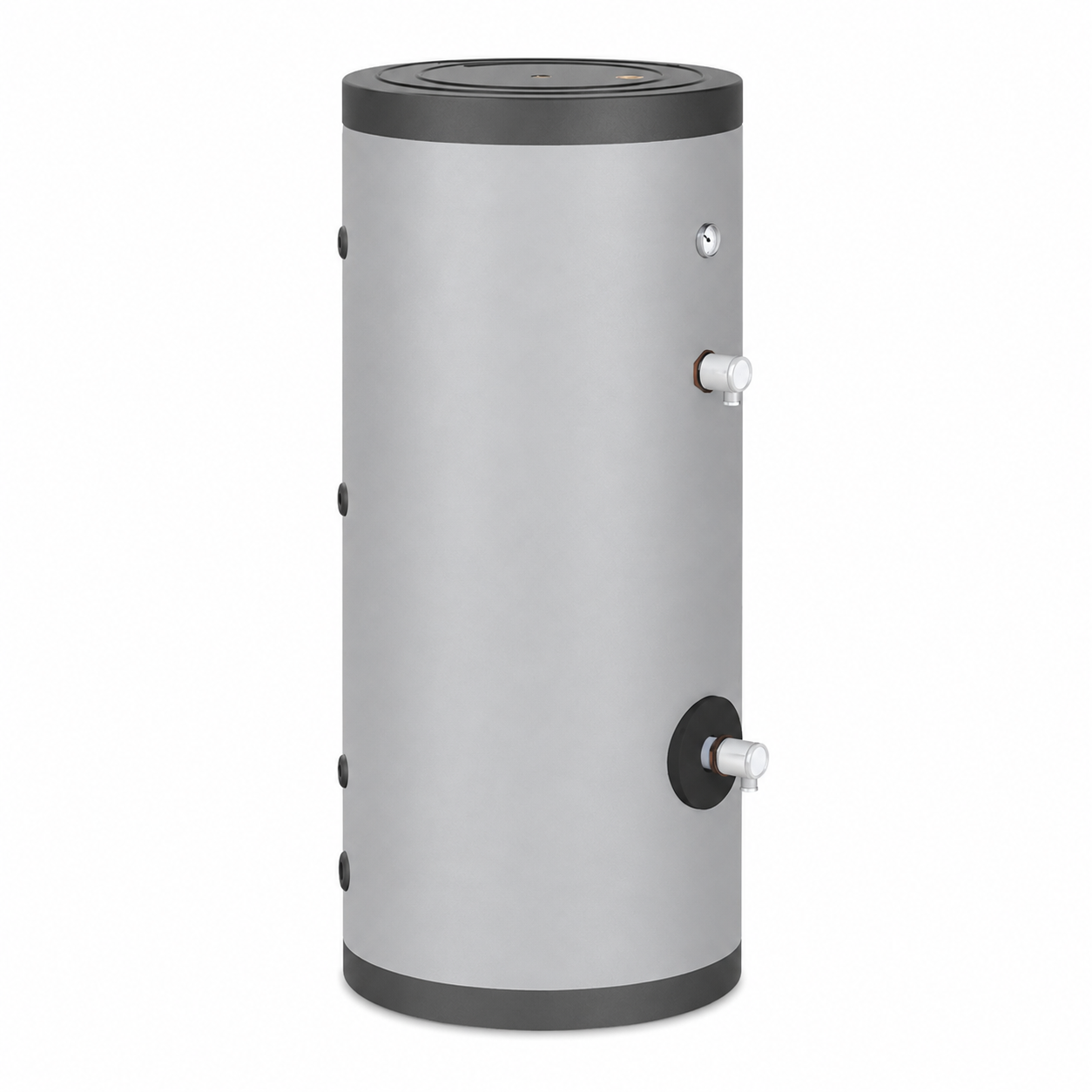

Podgrzewacz wody OEM CERAMIC V2 1001G z jedną wężownicą
OEM CERAMIC V2 1001G to pojemny, emaliowany podgrzewacz ciepłej wody użytkowej wyposażony w jedną wydajną wężownicę. Model został zaprojektowany z myślą o instalacjach wymagających magazynowania dużej ilości ciepłej wody, dlatego sprawdzi się m.in. w większych domach, budynkach wielorodzinnych, pensjonatach, obiektach usługowych oraz instalacjach współpracujących z kotłami, pompami ciepła lub innymi źródłami ogrzewania.
Zbiornik posiada pojemność obliczeniową 1000 litrów, natomiast jego rzeczywista pojemność wynosi 938 litrów. Producent oznacza ten wariant kodem ZB-16-1001.

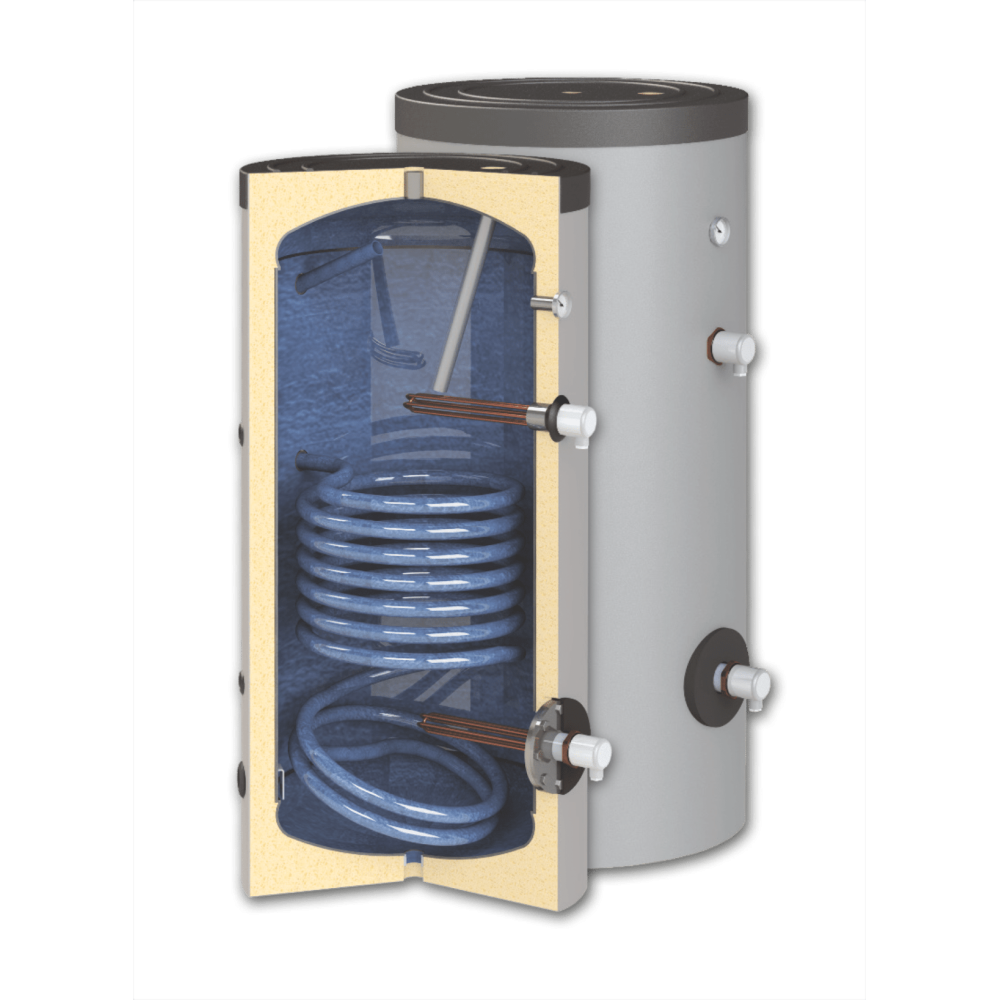

Wydajna wężownica grzewcza
Podgrzewacz OEM CERAMIC V2 1001G został wyposażony w jedną wężownicę o powierzchni 2,7 m² i pojemności 16,65 litra. Dla parametrów pracy 80/60/45°C jej moc grzewcza wynosi 105 kW, a deklarowana wydajność sięga 2580 l/h.
Duża powierzchnia wymiany ciepła pozwala na skuteczne przekazywanie energii ze źródła ciepła do zgromadzonej w zbiorniku wody. Dzięki temu podgrzewacz może być wykorzystywany w rozbudowanych instalacjach ciepłej wody użytkowej, w których ważna jest duża pojemność oraz wysoka wydajność ogrzewania.
Emaliowany zbiornik do ciepłej wody użytkowej
Wewnętrzna powierzchnia zbiornika została pokryta warstwą emalii, która zabezpiecza stalowy płaszcz przed bezpośrednim kontaktem z wodą użytkową. Konstrukcję uzupełnia anoda magnezowa, pomagająca chronić zbiornik przed korozją.
Model 1001G został wyposażony w przyłącza umożliwiające podłączenie zimnej i ciepłej wody, obiegu recyrkulacyjnego, wężownicy grzewczej, termometru, czujników temperatury oraz opcjonalnej grzałki elektrycznej. Zbiornik posiada również kołnierz rewizyjny, ułatwiający okresową kontrolę i obsługę urządzenia.
Zdejmowana izolacja cieplna
Podgrzewacz wyposażono w zdejmowaną izolację wykonaną z miękkiej pianki poliuretanowej. Takie rozwiązanie ogranicza straty ciepła, a jednocześnie może ułatwiać transport urządzenia oraz jego ustawienie w kotłowni lub pomieszczeniu technicznym.
Klasa efektywności energetycznej modelu OEM CERAMIC V2 1001G to C.
Najważniejsze zalety podgrzewacza
- pojemność obliczeniowa 1000 l,
- rzeczywista pojemność zbiornika 938 l,
- jedna wężownica o powierzchni 2,7 m²,
- moc grzewcza wężownicy 105 kW,
- wydajność do 2580 l/h dla parametrów 80/60/45°C,
- emaliowany zbiornik ciepłej wody użytkowej,
- anoda magnezowa zabezpieczająca zbiornik,
- zdejmowana izolacja z miękkiej pianki poliuretanowej,
- przyłącze do montażu grzałki elektrycznej,
- króciec recyrkulacji,
- kołnierz rewizyjny,
- możliwość montażu czujników temperatury i termometru,
- maksymalne ciśnienie robocze zbiornika 8 bar,
- maksymalne ciśnienie robocze wężownicy 16 bar,
- 5 lat gwarancji na szczelność zbiornika.
Dane techniczne OEM CERAMIC V2
Porównaj pojemność zbiornika oraz parametry wężownicy i przejdź do wybranego modelu podgrzewacza.
| Parametr | Jednostka | 751G → | 1001G | 1501G → |
|---|---|---|---|---|
| Kod produktu | – | ZB-16-0751 | ZB-16-1001 | ZB-16-1501 |
| Pojemność obliczeniowa | l | 750 | 1000 | 1500 |
| Pojemność rzeczywista | l | 709 | 938 | 1100 |
| Powierzchnia wężownicy | m² | 2,1 | 2,7 | 3,0 |
| Pojemność wężownicy | l | 12,95 | 16,65 | 18,50 |
| Moc grzewcza wężownicy 80/60/45°C | kW | 80 | 105 | 131 |
| Wydajność dla parametrów 80/60/45°C | l/h | 1970 | 2580 | 3220 |
| Maksymalna temperatura i ciśnienie zbiornika | °C / bar | 95 / 8 | 95 / 8 | 95 / 8 |
| Maksymalna temperatura i ciśnienie wężownicy | °C / bar | 110 / 16 | 110 / 16 | 110 / 16 |
| Typ izolacji | – | Zdejmowalna | Zdejmowalna | Zdejmowalna |
| Materiał izolacji | – | Miękka pianka poliuretanowa | Miękka pianka poliuretanowa | Miękka pianka poliuretanowa |
| Klasa energetyczna | – | C | C | C |
| Waga | kg | 242 | 286 | 392 |
| Anoda magnezowa | – | ZB-98-0009 | ZB-98-0009 | – |
Parametry mocy grzewczej i wydajności wężownicy podano dla temperatur 80/60/45°C.
OEM CERAMIC V2 1001G – FAQ
Sprawdź najważniejsze informacje dotyczące pojemności, wężownicy, parametrów pracy i wyposażenia emaliowanego podgrzewacza ciepłej wody użytkowej.
Czym jest podgrzewacz OEM CERAMIC V2 1001G?
OEM CERAMIC V2 1001G to emaliowany zbiornik ciepłej wody użytkowej wyposażony w jedną wężownicę grzewczą. Model ma pojemność obliczeniową 1000 litrów i jest przeznaczony do magazynowania oraz podgrzewania dużej ilości wody użytkowej.
Jaka jest rzeczywista pojemność zbiornika 1001G?
Pojemność obliczeniowa modelu wynosi 1000 litrów, natomiast jego rzeczywista pojemność to 938 litrów.
Jaką powierzchnię ma wężownica?
Podgrzewacz został wyposażony w jedną wężownicę o powierzchni 2,7 m². Pojemność wężownicy wynosi 16,65 litra.
Jaka jest moc grzewcza wężownicy?
Moc grzewcza wężownicy modelu 1001G wynosi 105 kW dla parametrów temperatury 80/60/45°C.
Jaka jest wydajność podgrzewacza OEM CERAMIC V2 1001G?
Deklarowana wydajność dla parametrów 80/60/45°C wynosi 2580 l/h. Wartość dotyczy warunków określonych przez producenta w karcie katalogowej.
Jakie jest maksymalne ciśnienie robocze zbiornika?
Maksymalne ciśnienie robocze zbiornika wynosi 8 bar, natomiast maksymalna temperatura robocza wody w zbiorniku to 95°C.
Jakie parametry robocze ma wężownica?
Maksymalna temperatura robocza wężownicy wynosi 110°C, a maksymalne dopuszczalne ciśnienie robocze to 16 bar.
Jak wykonana jest izolacja zbiornika?
Zbiornik posiada zdejmowaną izolację wykonaną z miękkiej pianki poliuretanowej. Takie rozwiązanie pomaga ograniczać straty ciepła, a zdejmowana konstrukcja może ułatwiać transport i ustawienie urządzenia.
Czy podgrzewacz ma przyłącze grzałki elektrycznej?
Tak. Model 1001G posiada przyłącza przeznaczone do montażu grzałki elektrycznej w rozmiarze G 6/4″. Dobór odpowiedniej grzałki powinien być zgodny z dokumentacją techniczną urządzenia.
Czy zbiornik posiada króciec recyrkulacji?
Tak. Zbiornik posiada króciec recyrkulacji o rozmiarze G 1″. Wyposażono go również w przyłącza wężownicy, króćce czujników, króciec termometru i króciec spustowy.
Czy zbiornik posiada kołnierz rewizyjny?
Tak. OEM CERAMIC V2 1001G posiada kołnierz rewizyjny o wymiarze Ø280/200. Ułatwia on dostęp do wnętrza zbiornika podczas okresowej kontroli i czynności obsługowych.
Czy model 1001G posiada anodę magnezową?
Tak. Dla modelu OEM CERAMIC V2 1001G producent wskazuje anodę magnezową o oznaczeniu ZB-98-0009.
Jaka jest klasa energetyczna podgrzewacza?
Podgrzewacz OEM CERAMIC V2 1001G posiada klasę efektywności energetycznej C.
Ile waży OEM CERAMIC V2 1001G?
Masa podgrzewacza wynosi 286 kg. Przed dostawą i montażem należy odpowiednio przygotować miejsce ustawienia oraz zapewnić możliwość bezpiecznego wniesienia urządzenia.
Jak długa jest gwarancja na zbiornik?
Producent udziela 5 lat gwarancji na szczelność zbiornika. Szczegółowy zakres i warunki gwarancji należy sprawdzić w dokumentacji przekazanej wraz z urządzeniem.
Czy zbiornik spełnia wymagane normy?
Seria OEM CERAMIC V2 jest zgodna z normą PN-EN 12897:2006. Producent wskazuje również bazę EPREL, oznaczenie ERP oraz atest PZH.
Jaki jest kod produktu OEM CERAMIC V2 1001G?
Kod katalogowy podgrzewacza OEM CERAMIC V2 1001G to ZB-16-1001.

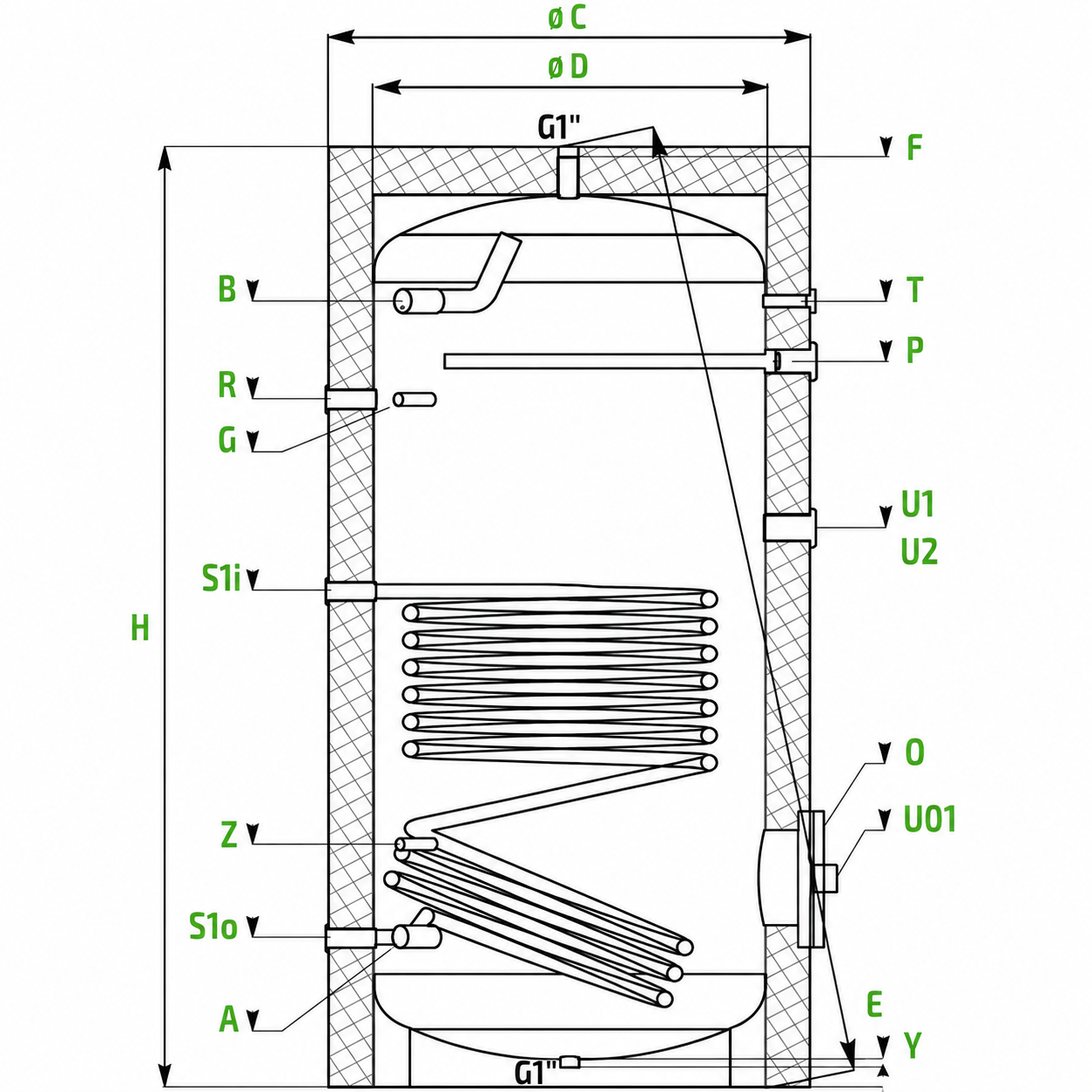

OEM CERAMIC V2 1001G – wymiary i przyłącza
Sprawdź rozmieszczenie króćców, rodzaje przyłączy oraz najważniejsze wymiary emaliowanego podgrzewacza ciepłej wody użytkowej.
Pojemność obliczeniowa 1000 l • pojemność rzeczywista 938 l • jedna wężownica o powierzchni 2,7 m²
Przyłącza zbiornika
-
A
Wlot zimnej wody Przyłącze wody użytkowejG 6/4″
-
B
Wylot ciepłej wody Wyjście podgrzanej wody użytkowejG 6/4″
-
R
Króciec recyrkulacji Przyłącze obiegu recyrkulacyjnegoG 1″
-
S1i
Zasilanie wężownicy dolnej Wlot czynnika grzewczegoG 1″
-
S1o
Powrót z wężownicy dolnej Wylot czynnika grzewczegoG 1″
-
F
Króciec odpowietrznika Przyłącze odpowietrzająceG 1″
-
Y
Króciec spustowy Przyłącze opróżniania zbiornikaG 1″
-
G
Króciec czujnika termostatu Tuleja pomiarowa termostatuG 1/2″
-
O
Kołnierz rewizyjny Dostęp serwisowy do wnętrza zbiornikaØ280/200
-
T
Króciec na termometr Przyłącze pomiaru temperaturyG 1/2″
-
P
Anoda magnezowa Ochrona antykorozyjna zbiornikaG 5/4″
-
U
Przyłącze grzałki elektrycznej Możliwość rozbudowy o grzałkęG 6/4″
-
Z
Króciec czujnika temperatury Tuleja dla czujnika temperaturyG 1/2″
Porównanie wymiarów modeli OEM CERAMIC V2
Wszystkie wartości w tabeli podano w milimetrach.
| Model | A | B | R | S1i | S1o | F | Y | G | O | T | P | U | Uo | Z1 | H | E | ØC | ØD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OEM CERAMIC V2 751G | 300 | 1630 | 1405 | 970 | 300 | 1950 | 20 | 1435 | 450 | 1630 | 1435 | 1040 | 450 | 535 | 2000 | 2030 | 950 | 750 |
| OEM CERAMIC V2 1001G | 320 | 1700 | 1487 | 1070 | 320 | 2020 | 40 | 1487 | 460 | 1700 | 1570 | 2 × 1145 | 2 × 460 | 520 | 2050 | 2080 | 1050 | 850 |
| OEM CERAMIC V2 1501G | 320 | 1975 | 1487 | 1170 | 320 | 2320 | 40 | 1487 | 460 | 1975 | 2 × 1570/1650 | 2 × 1220 | 3 × 460 | 520 | 2310 | 2370 | 1050 | 850 |
Tolerancja wymiarów podana przez producenta wynosi ±10 mm. Przed montażem należy sprawdzić aktualną dokumentację techniczną oraz warunki wniesienia zbiornika.
OEM CERAMIC V2 1001G
Emaliowany podgrzewacz ciepłej wody użytkowej z jedną wydajną wężownicą, zaprojektowany do instalacji wymagających dużego zapasu ciepłej wody.
Pojemny podgrzewacz do wymagających instalacji
Model 1001G sprawdzi się w większych domach, budynkach wielorodzinnych i obiektach usługowych. Jeśli chcesz dobrać odpowiedni zbiornik do swojej instalacji, skontaktuj się z nami.
