Zawór 3-drogowy Kaisai KTSGZ20 – automatyczne przełączanie CO/CWU
Zawór 3-drogowy Kaisai KTSGZ20 z siłownikiem KSRG90 jest elementem instalacji hydraulicznej, który umożliwia automatyczne kierowanie przepływu wody grzewczej pomiędzy centralnym ogrzewaniem a zasobnikiem ciepłej wody użytkowej.
Zestaw jest dedykowany do pomp ciepła o mocy 6–10 kW. Pozwala zintegrować obsługę ogrzewania budynku i przygotowania CWU w jednym systemie.
Automatyczna współpraca z pompą ciepła
Siłownik elektryczny KSRG90 przestawia zawór zgodnie z sygnałem otrzymanym z układu sterowania. Dzięki temu woda grzewcza może zostać skierowana do instalacji CO lub wężownicy zasobnika CWU, zależnie od aktualnego trybu pracy pompy ciepła.
Takie rozwiązanie eliminuje potrzebę ręcznego przełączania obiegów podczas codziennego użytkowania i pozwala realizować funkcję priorytetu CWU, jeśli przewiduje ją konfiguracja instalacji.

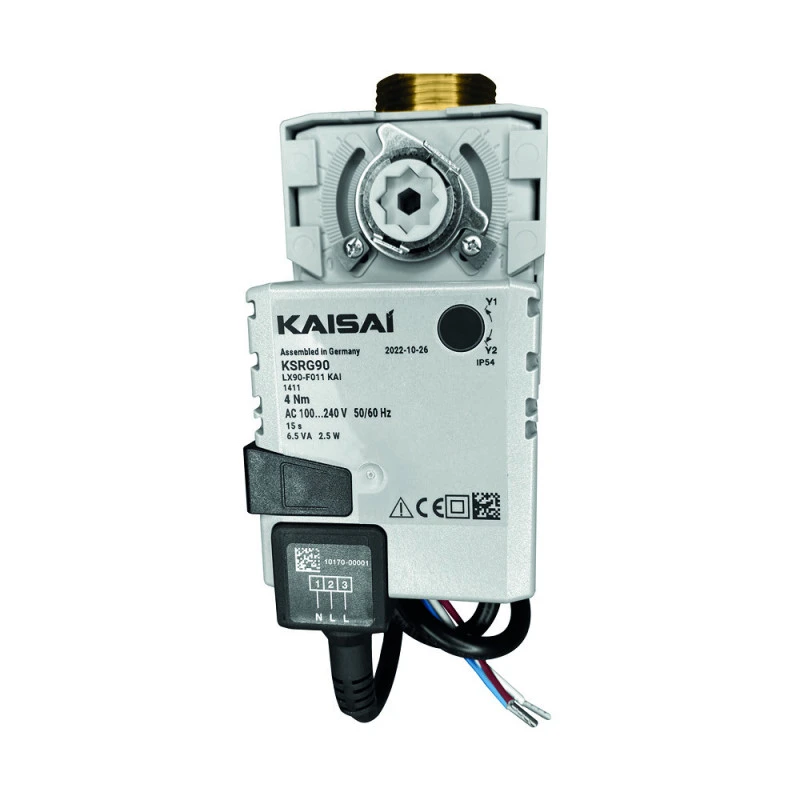

Siłownik KSRG90 – precyzyjne sterowanie przepływem
Zastosowany siłownik ma moment obrotowy 4 Nm i wykonuje obrót o 90° w ciągu 15 sekund. Obsługuje dwupunktowe sterowanie Otwórz/Zamknij oraz umożliwia ręczne przestawienie za pomocą przycisku.
Dzięki ręcznemu sterowaniu instalator może ustawić położenie zaworu podczas montażu, konfiguracji lub prac serwisowych.
Solidna konstrukcja i szerokie możliwości zastosowania
Kaisai KTSGZ20 ma mosiężny korpus i nominalną średnicę DN20. Jego współczynnik Kvs wynosi 9,6 m³/h, a gwintowane przyłącza mają średnicę 1″.
Zawór może pracować z zimną i gorącą wodą, wodą pitną oraz wodą zawierającą maksymalnie 50% objętości glikolu. Dopuszczalny zakres temperatury czynnika wynosi 2–110°C.
Zastosowanie
Zestaw sprawdzi się w odpowiednio zaprojektowanych instalacjach pomp ciepła realizujących zarówno ogrzewanie budynku, jak i przygotowanie ciepłej wody użytkowej. Może być wykorzystany przy budowie nowego układu grzewczego lub modernizacji istniejącej instalacji.
Przed zakupem należy zweryfikować zgodność sygnału sterującego, parametrów hydraulicznych oraz konkretnego modelu pompy ciepła.
Kaisai KTSGZ20 + KSRG90
Parametry zaworu przełączającego CO/CWU z siłownikiem elektrycznym.
Parametry zaworu KTSGZ20
| Producent | Kaisai |
|---|---|
| Model | KTSGZ20 |
| Rodzaj | 3-drogowy przełączający |
| Przeznaczenie | CO / CWU |
| Średnica nominalna | DN20 |
| Przyłącze | G 1" |
| Kvs | 9,6 m³/h |
| Klasa ciśnieniowa | PN32 |
| Dopuszczalne ciśnienie Ps | 16 bar |
| Maks. różnica ciśnień | 6 bar |
| Temperatura czynnika | 2–110°C |
| Maks. stężenie glikolu | 50% obj. |
| Korpus | Mosiądz |
| Kąt obrotu | 90° |
| Klasa szczelności | B, EN 12266-1 |
Parametry siłownika KSRG90
| Model siłownika | KSRG90 |
|---|---|
| Moment obrotowy | 4 Nm |
| Napięcie znamionowe | AC 100–240 V |
| Częstotliwość | 50/60 Hz |
| Zakres roboczy napięcia | AC 85–265 V |
| Rodzaj sterowania | 2-punktowe |
| Czas ruchu | 15 s / 90° |
| Pobór mocy podczas pracy | 2,5 W |
| Pobór mocy w spoczynku | 0,5 W |
| Moc znamionowa | 6,5 VA |
| Stopień ochrony | IP54 |
| Temperatura otoczenia | -30 do 50°C |
| Poziom mocy akustycznej | 35 dB(A) |
| Przestawianie ręczne | Tak |
| Przewód przyłączeniowy | 1 m, 3 × 0,75 mm² |
Najczęściej zadawane pytania
Najważniejsze informacje o zaworze Kaisai KTSGZ20 z siłownikiem KSRG90.
Do czego służy zawór Kaisai KTSGZ20?
Zawór Kaisai KTSGZ20 umożliwia przełączanie przepływu wody grzewczej między instalacją centralnego ogrzewania a zasobnikiem ciepłej wody użytkowej. Siłownik KSRG90 automatycznie zmienia położenie zaworu zgodnie z sygnałem układu sterowania.
Do jakiej mocy pompy ciepła przeznaczony jest KTSGZ20?
Producent dedykuje zestaw KTSGZ20 z KSRG90 do pomp ciepła o mocy 6–10 kW. Przed zakupem należy sprawdzić kompatybilność z konkretnym modelem pompy oraz wymagania hydrauliczne.
Czy siłownik KSRG90 jest dołączony do zaworu?
Tak. Opisywany zestaw składa się z zaworu 3-drogowego KTSGZ20 oraz siłownika elektrycznego KSRG90.
Jaką średnicę przyłącza ma zawór KTSGZ20?
Zawór ma średnicę nominalną DN20 oraz przyłącza gwintowane G 1". Współczynnik przepływu Kvs wynosi 9,6 m³/h.
Jakiego napięcia wymaga siłownik KSRG90?
Napięcie znamionowe siłownika wynosi AC 100–240 V, przy częstotliwości 50/60 Hz. Siłownik obsługuje sterowanie dwupunktowe Otwórz/Zamknij.
Ile trwa przełączenie zaworu Kaisai KTSGZ20?
Siłownik KSRG90 wykonuje obrót o 90° w czasie 15 sekund. Jego moment obrotowy wynosi 4 Nm.
Czy zawór można przestawić ręcznie?
Tak. Siłownik KSRG90 umożliwia ręczne przestawienie zaworu za pomocą przycisku, który można również zablokować. Funkcja ta przydaje się podczas montażu i serwisowania.
Czy zawór KTSGZ20 może pracować z glikolem?
Tak. Zawór może pracować z wodą zawierającą maksymalnie 50% objętości glikolu. Dopuszczalna temperatura czynnika wynosi 2–110°C.
Jakie ciśnienie wytrzymuje zawór Kaisai KTSGZ20?
Klasa ciśnieniowa zaworu wynosi PN32, natomiast dopuszczalne ciśnienie Ps określone w dokumentacji wynosi 16 bar. Maksymalna różnica ciśnień wynosi 6 bar.
Kto powinien zamontować zawór KTSGZ20 z siłownikiem?
Montaż oraz podłączenie elektryczne powinien wykonać wykwalifikowany instalator. Należy przestrzegać schematu podłączeń producenta, właściwego kierunku przepływu oraz wymagań konkretnej instalacji.
